烟气流动模拟分析软件

产品类型:消防安全评估设备

关注热度:1014

发布时间:2020-04-08 13:47:51

由美国标准技术研究院(NIST)研发的,专用于消防动态仿真模拟(Fire Dynamic Simulation, FDS)的软件。它是在FDS 的基础上发展起来的。软件以计算流体动力学为依据,可以模拟预测火灾中的烟...

在线咨询

    由美国标准技术研究院(NIST)研发的,专用于消防动态仿真模拟(Fire Dynamic Simulation, FDS)的软件。它是在FDS 的基础上发展起来的。软件以计算流体动力学为依据,可以模拟预测火灾中的烟气,CO等毒气的运动,温度以及浓度等情况;软件可以模拟的火灾范围很广,从日常炉火,房间,接电设备引起的各种火灾形式;方便快捷的建模,并支持DXF和FDS 格式的模型文件的导入。

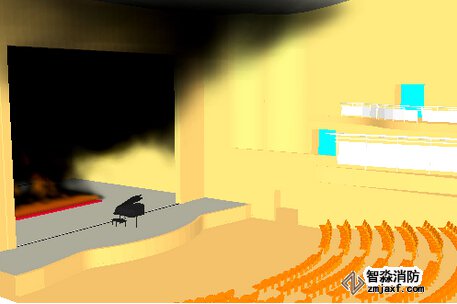

PyroSim被用来创建火灾模拟,准确地预测火灾烟气流动、火灾温度和有毒有害气体浓度分布。软件以计算流体流动力学为理论依据,仿真模拟预测火灾中的烟气、CO等毒气的流动、火灾温度及烟气浓度的分布。该软件可模拟的火灾范围很广,包括日常的炉火、房间火灾以及电气设备引发的多种火灾。

PyroSim的特点是提供了三维图形化前处理功能,可视化编辑的效果,能够边编辑边查看所建模型,把用户从以前FDS 建模的枯燥复杂的命令行中解放了出来。在PyroSim里面不仅包括建模、边界条件设置、火源设置、燃烧材料设置和帮助等,还包括FDS/ smokeview 的调用以及计算结果后处理,用户可以直接在PyroSim中运行所建模型。

功能组成:
模型设置模块--分析网格,几何物体,形状、尺寸,各部分材料、质地等;
表面设置模块--表面特性绝缘、惰性,供排气,加热或冷却炉;
化学反应设置模块--化学组成,燃点、燃烧热值等;
设备设置模块--一些烟气和温度探测,喷淋等方面的设备的设置;
运行模拟模块--运行,并输出数据、图表、动画等.

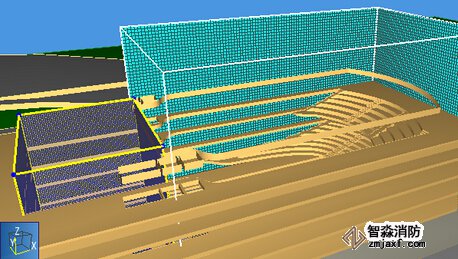

PyroSim支持导入二维和三维的CAD 的DXF文件,在二维CAD 平面图的基础上,您可以精确绘制建筑模型,也可以通过平面拉伸来形成墙体.



菜单:

-公用菜单:包含文件管理、编辑、模型处理、设备、人员疏散、输出等菜单。

-常用工具菜单:包括新建文件、文件打开、保存、导入FDS文件、导出FDS文件、撤销与重做等按钮。

-图形操作菜单:包含使用线框图、使用实体图、显示组织结构、显示物体轮廓、使用柔和光线等按钮。

-图形显示操作菜单:包含楼层显示操作、定义楼层参数、背景的显示与隐藏、网格划分的显示与隐藏等。

-树形菜单窗口:显示在建模过程中所做的各项操作,可以通过在命令窗口中对各项构筑物进行快速编辑。

-图形窗口:包含3D视图窗口,2D视图窗口和记录视图。



具体操作:

-PyroSim提供的模型建立主要为建立网格、材料定义等过程,然后得到一个完整正确的消防模拟模型。

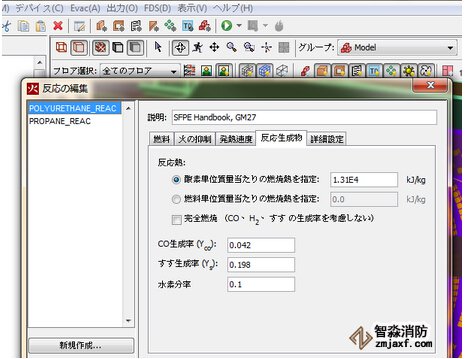

-PyroSim程序中能很方便地输入已知的材料燃烧反应。

-模拟一个由导热固体材料或燃料构成的表面时,必须对材料进行定义,说明此材料的热力学性质和热解属性。

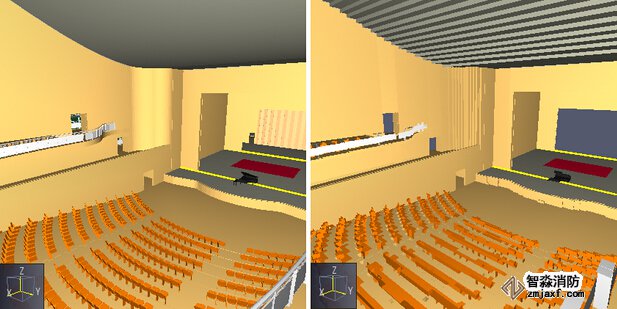

-在网格条件下创建建筑物,包括墙壁、门、窗户等建筑物内的沙发桌椅等装饰物品。

-统计数据是设备系统的一个延伸。用户可以插入一个统计收集设备,它会输出关于在一个或多个网格中的一个特定量的较小值、较大值和平均值等数据。这些数据可以通过二维图标查看。

-在模拟中,可以使用激活事件命令来控制对象状态。



基础建模功能:

-输入反应和材料数据

-创建网格

-指定燃烧参数

-创建表面

-打造家具(障碍物)

-墙

-使用通风口定义火源和楼层

-添加一个开放的边界

-在墙上悬挂图片

-创建热电偶记录

-创建3D效果绘制的切片记录

-创建边界记录

-指定模拟属性

-保存并运行

-Somkeview查看结果

-查看事件历史结果

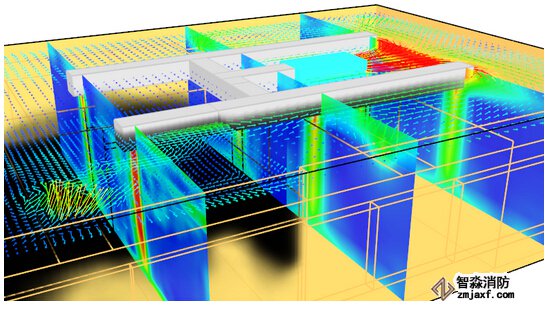

空气流动模型:

-创建网格

-创建进气表面

-创建微粒释放

-创建通风口

-创建开放(排气)通风口

-创建切片记录

-指定模拟属性

-保存模型

-运行仿真

-查看粒子运动

-查看切片数据

可根据您提供的产品需求,箱子定制尺寸、规格、数量
