《消防给水及消火栓系统技术规范》为GB 50974-2014第12.3.19条第6款：“消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施”。

《自动喷水灭火系统施工及验收规范》GB50261-2017第5.1.16条：“管道穿过建筑物的变形缝时，应采取抗变形措施”。

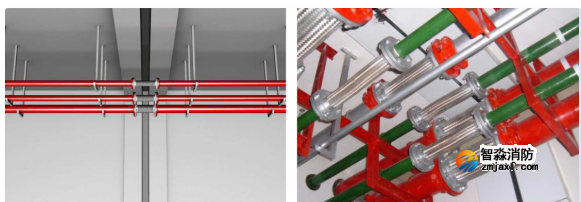

注：图示波纹管有什么问题？

上述规范条文要求采用的波纹管是金属波纹管；补偿器可选用机械补偿器或自然补偿器。

采用如图所示的波纹伸缩器器是否正确呢？

一、金属波纹管

采用金属波纹管时，一般选用用波纹金属软管。

《通风空调工程施工规范》GB 50738-2011第11.1.4条：管道穿越结构变形缝处应设置金属柔性短管，金属柔性短管长度宜为150mm～300mm，并应满足结构变形的要求。

该规范所要求的金属柔性短管，就是波纹金属软管。

波纹金属软管由波纹管、网套、接头组成。

波纹管波纹分为环形波纹和螺旋波纹。

选用金属软管时，应明确耐压强度、管径大小、补偿量等因素确定波纹金属软管长度。

二、补偿器

补偿器有机械补偿器和自然补偿器。

穿过建筑缝隙的补偿器，采用机械补偿时，应以横向补偿为主，补偿因上下垂直位移带来的管道变形。

在选用补偿器时，应明确该补偿器的类型，是否符合横向补偿的需要。

三、波纹管及补偿器选型

在选用波纹管及补偿器时，应考虑每一个波纹管可以承受的位移大小。

需要根据波纹管及补偿器的轴向及横向允许补偿量确定波纹数量，以及波纹管和补偿器的长度。

波纹补偿器的技术参数包括通径、长度、波数、压力等级、波纹管有效面积、最大外径尺寸、法兰和接管尺寸等。

#1管道过变形缝补偿装置

1 施工工序

导向支架安装→金属软管安装→防护

2 工艺控制要点

安装好软管后，及时采用塑料薄膜缠绕紧密，做好成品保护，防止在伸缩缝处漏水及掉杂物污染软管及管道。在补偿装置的一侧设固定支架或导向支架，另一侧设吊架距伸缩节的距离为500mm。

3 质量要求

支架固定牢固，安装顺直，螺母朝向软管侧。

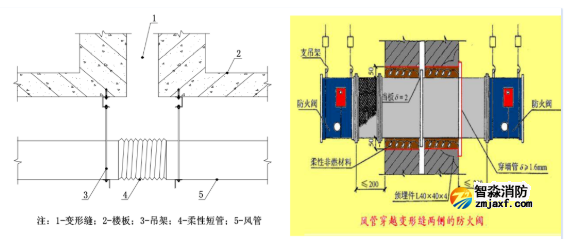

#22 通风管道过变形缝补偿装置

1 施工工序

支架安装→软管安装→防护

2 工艺控制要点

1）软管两侧吊架牢固。安装好补偿装置后，及时成品保护，防止在伸缩缝处漏水及掉杂物污染风管，清理不彻底将影响观感。防火阀吊杆根据设计设置数量。

2）距伸缩缝500mm设支吊架，有保温的风管，采用带保温的成品软接。

3 质量要求

支架固定牢固，安装顺直，法兰固定螺栓的螺母朝向软管侧。

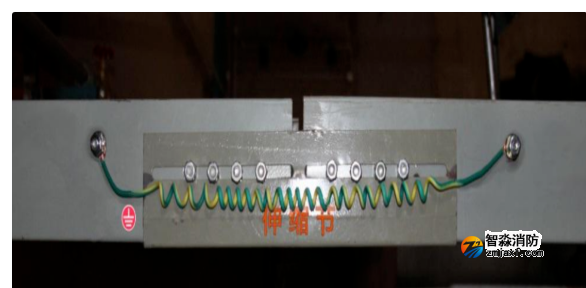

#3桥架过变形缝补偿装置

1 施工工序

支架定位→成品补偿器安装→接地跨接→防护

2 工艺控制要点

桥架伸缩间隙20~30mm，安装好补偿装置后，及时成品保护，防止在伸缩缝处漏水及掉杂物污染桥架。跨接接地导通可靠。

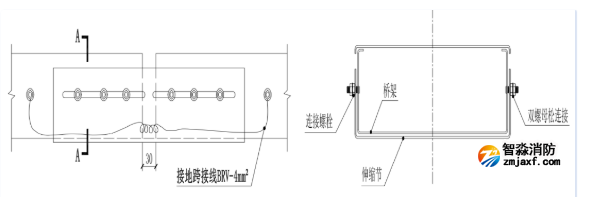

桥架穿越伸缩缝安装图

3 质量要求

伸缩装置采用同一厂家制品，接地可靠，支架设置合理，固定牢固。

#4电气导管过变形缝补偿装置

1 施工工序

支架定位→安装接线盒→连接柔性导管→接地跨接→防护

2 工艺控制要点

1）采用防水型可挠金属电线管跨越两侧接线箱盒并留有适当余量；

2）穿过变形缝处有补偿装置，补偿装置能活动自如；

3）管路作整体接地连接，穿过建筑物变形缝时，有接地补偿装置，采用跨接方法连接。热浸锌导管或可挠金属电线保护管，用专用接地线卡连接；

4）补偿装置两侧的支吊架，在接线盒的300~500mm处设置；

5）接地跨接线采用BVR-4导线，导管及线盒均应接触良好。
