1.6级多功能试水装置
产品类型：多功能试水装置
关注热度：660
发布时间：2020-04-08 15:11:49
1.6级多功能试水装置（装备1.6级精度压力表，量程1.6MPA） 1.6级多功能试水装置根据表和装置不同有以下三种、 一，普通表型1.6级多功能试水装置（采用市场上最普通1.6级1.6MPA,压力表，...
1.6级多功能试水装置（装备1.6级精度压力表，量程1.6MPA）
1.6级多功能试水装置根据表和装置不同有以下三种、
一，普通表型1.6级多功能试水装置（采用市场上最普通1.6级1.6MPA,压力表，价格便宜，晚换表）
二，标准表型一型1.6级多功能试水装置（是2014年消防局为了便宜方便，让定制的标准消防压力表，1.6级1.6MPA，精度高，方便使用）
三，标准表型二型1.6级多功能试水装置（是2014年消防局为了便宜方便，让定制的标准消防压力表，1.6级1.6MPA，精度高，方便使用）
产品优势：
1、符合现行标准（消火栓静水压力不应大于0.8MPa，起泵后出水压力不应大于0.5PMa。末端喷淋不利点处喷头工作压力不应小于4.9*104 Pa）；
2、可对接水喷淋试水末端内丝;
3、可对接水喷淋试水末端外丝;
4、喷淋排水宝塔可管连接直接排入下水管道，更具人性化；
5、喷淋排水宝塔口径DN10、水枪阀门口径DN19、变径口径DN50与规范要求相同，可模仿启动时的运行状态；
6、对配件任意组合就可完成所有的消防试水装置；
7、可选配DN50入水变径；
8、外包装为铝合金工具箱；
主要性能参数：
1.多功能型；
2.消火栓枪公称通径：DN65mm (DN50mm选配）;
3.消火栓枪出水口通径：DN19mm(DN50mm为DN16mm）;
4.喷淋试水出口通径：DN10mm;
5.喷淋试水进口通径：DN25mm;
3.消火栓压力表量程：0~1.6Mpa，精度1.6级;
4.水喷淋压力表量程：0~0.6Mpa，精度1.6级；

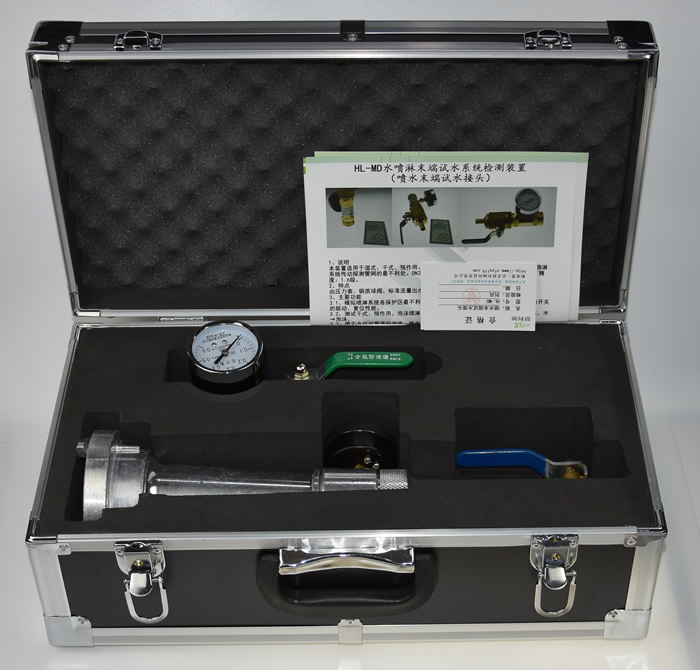

组成:
压力表 阀门 喷淋排水宝塔 接头 水枪
DN50－DN65变径（选配）
消火栓枪试水使用方法
1.消火栓栓口静水压的测量
（1）连接消火栓试水装置。将图1、图6连接。
（2)将试水检测装置连接到消火栓栓口；
(3)关闭试水检测装置出水阀门；
(4)缓慢打开消火栓阀门，压力表所显示的水压为消火栓栓口的静水压；
(5)测量完成后，关闭消火栓阀门。
2.消火栓栓口出水压力的测量。
(1)将水带一端连接到消火栓栓口；
(2)将水带另一端接到试水检测装置的进口（DN50mm需要选配变径图5，和消火栓枪出水口通径图4）；
(3)打开试水检测装置出水阀门；
(4)打开消火栓阀门放水，此时不应压折水带，压力表显示的水压即为消火栓栓口的出水压力。
3、校核水枪充实水柱。
消火栓栓口连接水带连接试水装置，打开消火栓阀门放水，此时水枪充实水柱与试水装置上的压力表显示的栓口出水压力对应关系见附表2.
末端水喷淋试水 使用方法
（1）连接末端水喷淋试水装置。将图1、图2、图3连接。
（2）将带有压力表一侧连接到水喷淋末端（如末端为外丝可直接与本装置连接，如末端为内丝需安装变丝）；
（3）阀门另一侧安装喷淋排水宝塔；
（4）关闭试水装置阀门可显示静水压力；（5）.打开试水装置阀门可观察喷淋消防泵供水时不利点喷头的工作压力、报警阀动作、压力开关动作、水流指示器动作、消防水泵启动等功能。
附表1
附表2
